直驅風力發電機吊裝全過程

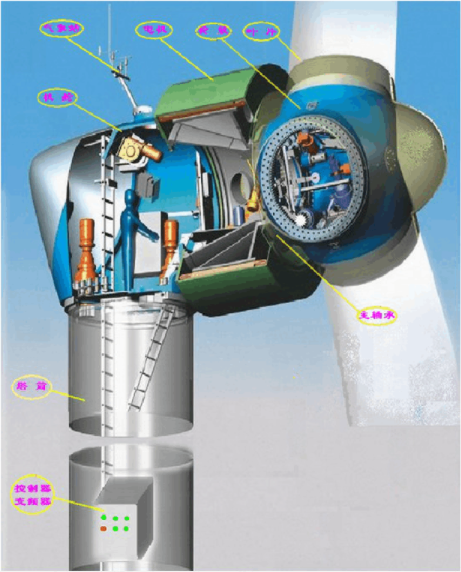

風機主要由塔筒、機艙、發電機、輪轂組成。發電機位于機艙與輪轂之間，其主要作用除了作為能量轉換原件之外，還是結構上的主要支承部件。

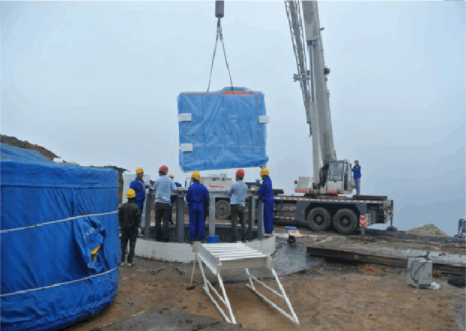

風機塔筒基座上安裝有塔基控制柜、水冷柜和變頻柜，這些設備必須在第一節塔筒吊裝之前安裝好，圖為變頻柜吊裝。變頻柜將風機發出的頻率不定的交流電整流成直流電，再逆變成與電網同頻率的交流電輸出。WG2000P風能變資變頻器，分主柜和從柜，背靠背安裝，重量2.5T

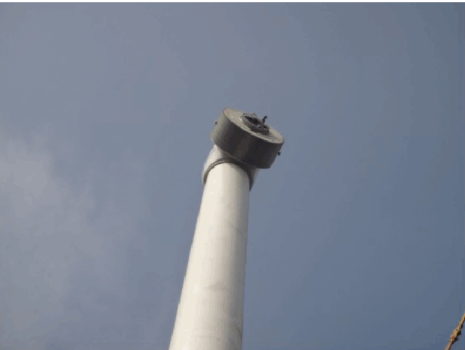

風機塔筒由三節組成，總高度77.5m，總重168，94噸，下部直徑4.4m，頂部直徑2.686m。

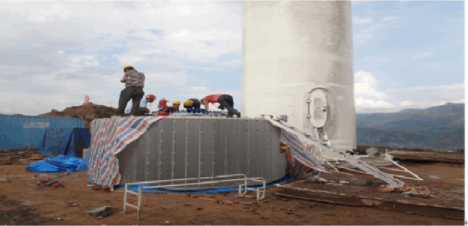

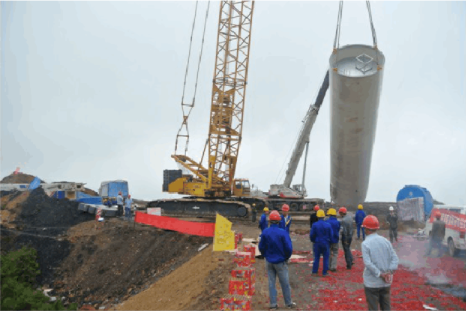

由下往上第一節塔筒長19.5m，重62.53噸; 第二節塔筒長28m，重53.102噸; 第三季塔筒長30m，重37.896噸。圖為第一節塔筒起吊。
機艙由鑄鐵制成。鑄件的幾何結構能夠很理想的荷載力傳到塔簡上去。機艙的重堂18.5t，上圖為機艙吊裝。

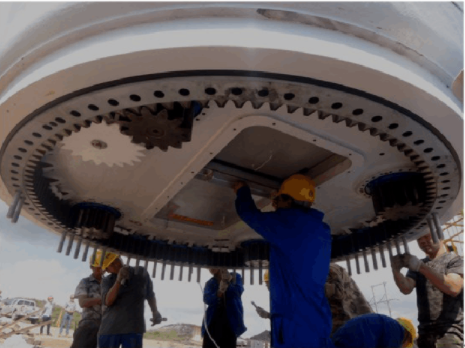

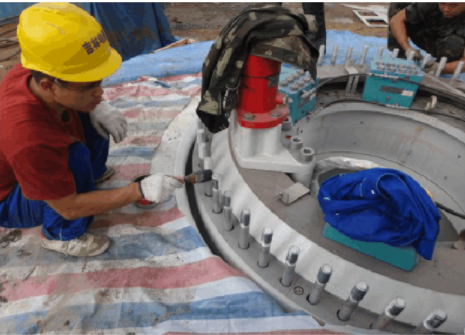

機艙與塔由12根 Ø39的螺桿連接，圖為工作人員在機艙法蘭盤上安裝螺桿。法蘭盤以外的部分是機艙整體，它可以在偏航系統的驅動下旋轉而使風機葉輪總是處于迎風的方向。

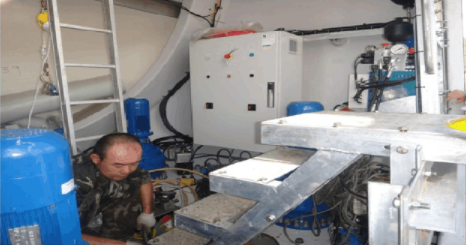

機艙內部有偏航軸承。藍色的電動機就是驅動偏航軸承的。共有四臺，每臺臺3wW。共同為機艙的偏航提供動力。機艙上另一個部件是本地輪轂操作盤，它是一個操作員面板，用于維護時鎖緊輪轂。.那個掛在壁上的柜子是機艙控制柜。

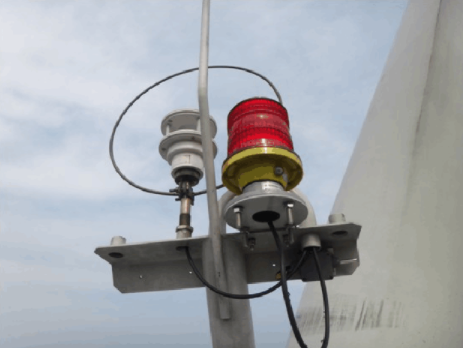

機艙的的頂部安裝有一個氣象站和航空障礙燈。氣象站為風機供風機所在位置的溫度，風速，風向，作為風機自動調整偏航、變案系統的依據

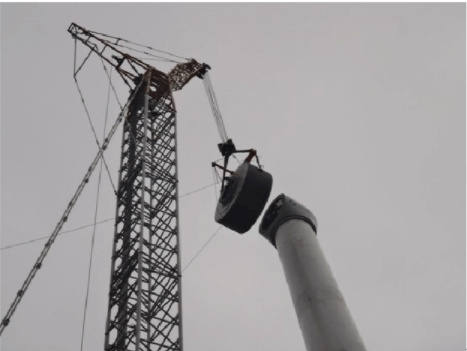

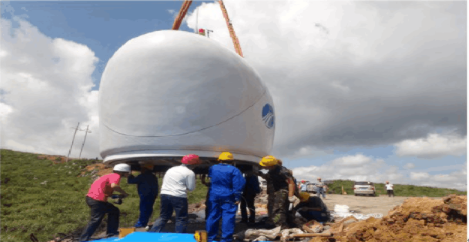

機艙吊裝
發電機是多級永磁發電機，共有32對永磁。重量66t，交裝在機艙與輪轂之間，永磁體提供轉子勵磁，不需要外部勵磁，與帶外勵磁場的繞線轉子比校，發電機的損耗可降低25%，外部自然空氣冷卻。定子繞組用真空壓力侵漆，發電機有經過濾的循環空氣，保證發電機內的溫度均勻，防止外部潮汐空氣及鹽霧進入電機內部。
直驅永磁風力發電機取消了沉重的増速齒輪箱，發電機軸直連接到葉輪軸上，轉子的轉速隨風速而改變，其交流電的頻率也隨之變化，經過置于地面的大功率電力電子變頻器，將頻率不定的交流電整流成直流電，再逆變成與電網同頻率的交流電輸出，與電網并網。
發電機與機艙的連接螺桿安裝前需涂刷防腐涂料

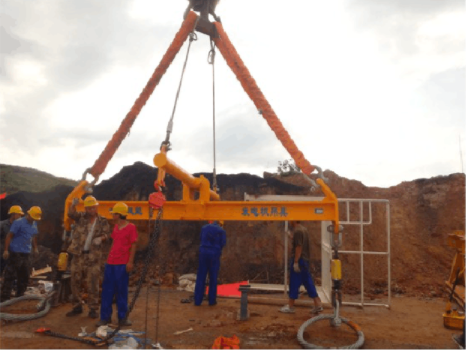

發電機專業吊具

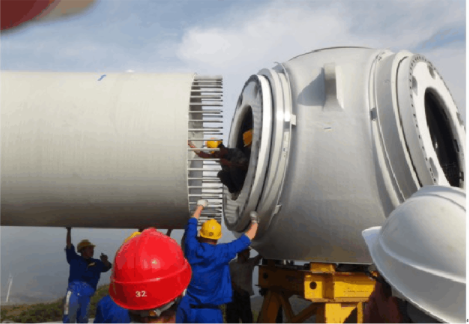

發電機轉子的錐形通道，大頭連接機艙，小頭連接輪轂。維修人員可以通過錐形通道穿過發電機轉子從機艙到達輪轂，進行維修作業。

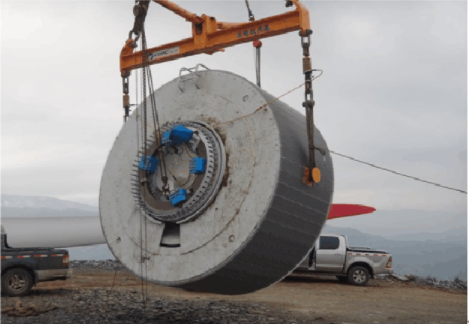

上圖是發電機起吊�，F(xiàn)在我們看到的就是錐形通道的小頭，那幾個藍色的構件是葉輪制動鉗，在風機停機時鉗緊葉輪制動盤。
發電機與機艙對接
吊裝好了的發電機

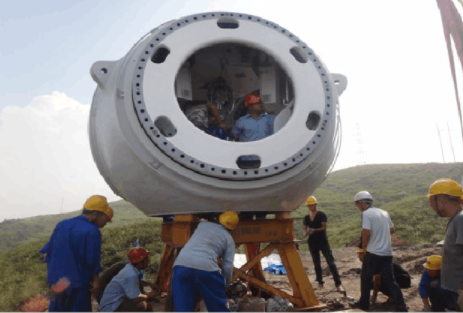

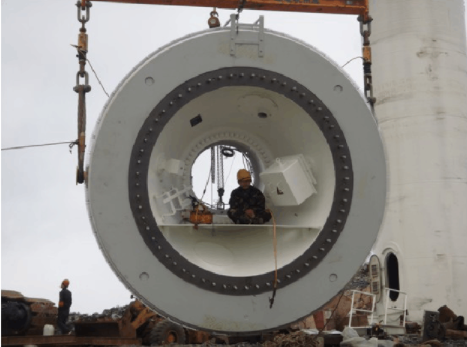

輪轂為球墨鑄鐵制作，重21.5t

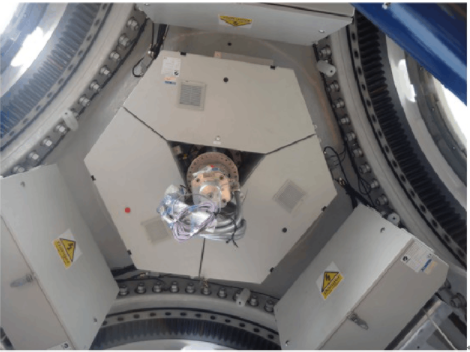

輪轂內部結構，我們看到的六邊形箱體就是旋轉控制柜，三個分開的部分，每個部分負責一個葉片的控制，通過下圖的變槳電機，同步調整風機葉片的角度。

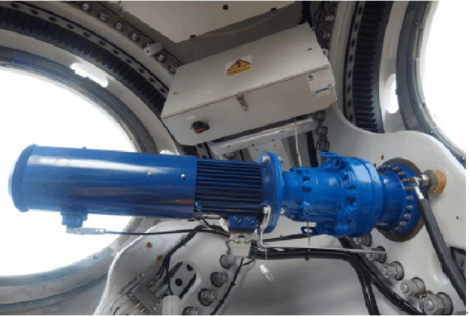

安裝在輪轂內的變槳電機，風機葉片隨著風速的大小要不斷調整角度，就是由它來進行驅動。額定直流電壓260V，額定功率9.8KW。

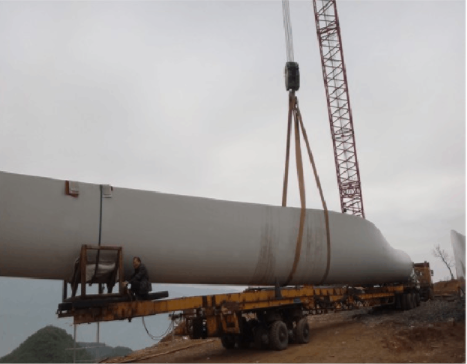

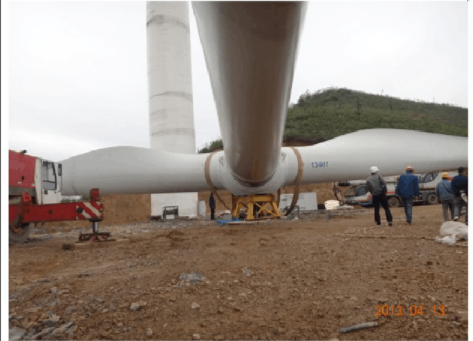

大型平板車?yán)\(yùn)葉片，葉片長度：46.5M，重量：9T，共三片。

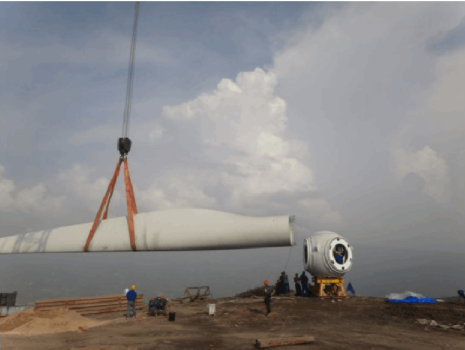

吊車起吊葉片

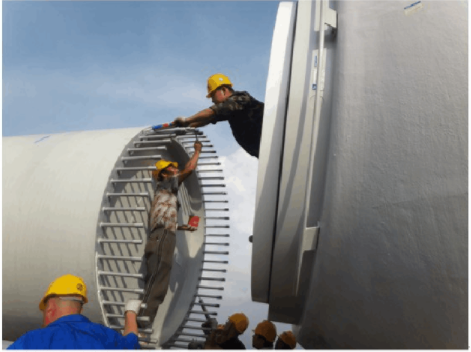

葉片與輪轂對接之前要將60根連接螺桿全部刷上防腐涂料
精心作業，精確對接螺桿

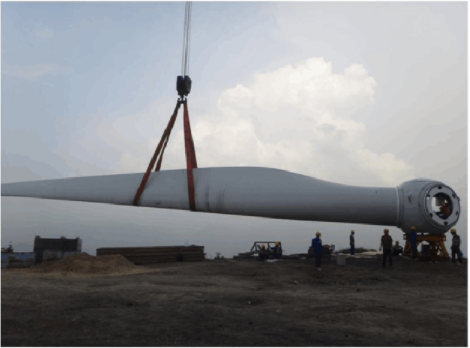

第一片葉片對接成功
三片葉片對接到輪轂上成為葉輪。葉輪直徑95.9M，掃風面積7223㎡

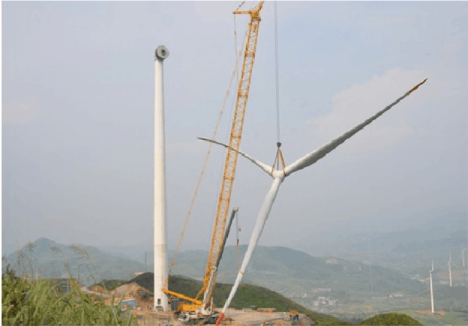

起吊葉輪

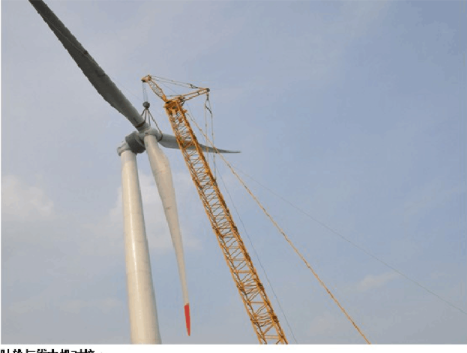

葉輪與發動機對接

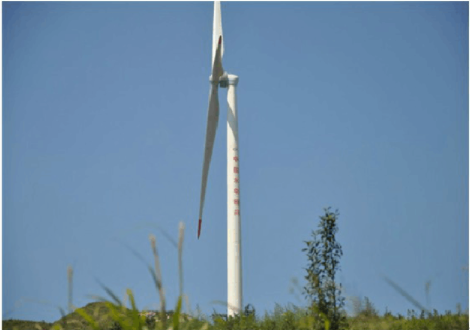

XE96-2000直驅式風力發電吊裝完畢。一座高87m(機座至機艙頂高度)，重量274t的龐然大物拔地而起，在末來20年里，它將不辭辛勞的將大自然的風能轉換成巨大的電能，為人類造福。
